PDF快速詳情
·外殼由強化塑膠與鋅合金組成，結構堅固，容易配線；
·體積小，可防水、防油；
·采用雙回路形式，內置雙簧片微動開關；
·配備各種形式的驅動連桿；
·廣泛應用于各種機械設備、自動化設備、儀器儀表等領域。
型號含義
安裝孔尺寸及觸點形式
產品結構圖
性能參數
| 項目 Item | 參數值 Data | |
| 額定負荷 Rating load | 5A/250VAC | |
| 操作速度 Operation speed | 5mm-50cm/s | |
| 操作頻率 Operation frequency | 機 械 Mechanical | 120次/分 120times/min |
| 電 氣 Electrical | 30次/分 30times/min | |
| 絕緣電阻 Insulation resistance | 100mΩ以上(Above) DC500V | |
| 接觸電阻 Contact resistance | 25mΩ初值 initial value) | |
| 介質耐壓 Withstand voltage | 非連線 Non-connection wire | 1000VAC |
| 各端子間 Every terminal | 1500VAC | |
| 振 動 Vibration | 誤動作 Misoperation | 10-55Hz Amplitude（復振幅）1.5mm |
| 沖 擊 Impact | 耐 久 Durable | 1000m/s2 |
| 誤動作 Misoperation | 300m/s2 | |
| 壽 命 Life | 電 氣 Electrical | 100,000次以上 above |
| 機 械 Mechanical | 1,000,000次以上 above | |
| 防護等級 Protection degree | IP65 | |
| 使用溫度 Operating temperature | -20~+60℃ | |
| 使用濕度 Operating humidity | <85% | |

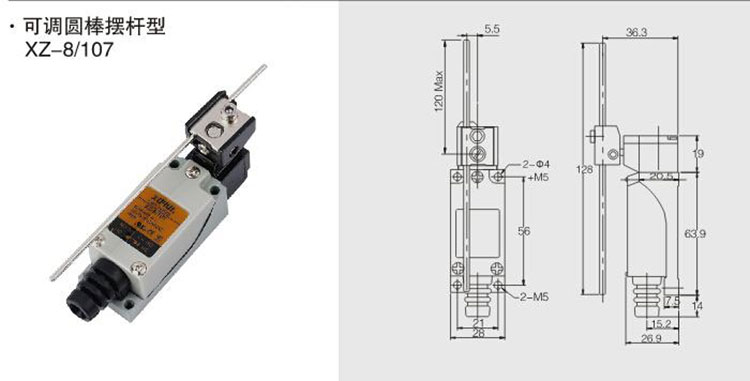

外形尺寸/動作特性
| OF max.動作力 | 700g(6.86N) |
| RF min.回復力 | 70g(0.69N) |
| PT max.預行程 | 30° |
| OT min.超行程 | 60° |
| MD max.差行程 | 15° |
| TT 總行程 | 90° |
