PDF快速詳情
·采用熱固性或熱塑性塑料外殼；
·具有微小觸點間隙，動作快速、高靈敏和微小行程；
·配備各種形式的驅動手柄；
·廣泛應用于各種家用電器、電子設備、自動化設備、通訊設備、汽車電子、 儀器儀表等領域。
型號含義
觸點形式
性能參數
| Item 項目 | 參數值 Data | |
| Operating speed 操作速度 | 0.1mm-1m/s | |
| Operating frequency操作頻率 | 機 械 Mechanical | 600次/分 600times/min |
| 電 氣 Electrical | 30次/分 30times/min | |
| Insulation resistance絕緣電阻 | 100MΩ以上(Above) DC500V | |
| Contact resistance接觸電阻 | 25mΩ(初值 initial value) | |
| Withstand voltage介質耐壓 | 非連線 Non-connection wire | 1000VAC |
| 各端子間 Every terminal | 1500VAC | |
| Vibration振動 | 誤動作 Misoperation | 10-55Hz 復振幅Amplitude 1.5mm |
| Impact沖擊 | 耐 久 Durable | 1000m/s2 |
| 誤動作 Misoperation | 300m/s2 | |
| Life壽命 | 電 氣 Electrical | 100,000次以上 above |
| 機 械 Mechanical | 1,000,000次以上 above | |
| Protection degree防護等級 | IP40 | |
| Operating temperature使用溫度 | -25~+80℃ | |
| Operating humidity使用濕度 | <85% | |
額定值
| 額定電壓Ue(V) | 額定電流Ie(A) | 發熱電流Ith(A) |
| AC-250 | 7.5 | 10 |
| AC-125 | 15 | 20 |
| DC-250 | 0.3 | 0.45 |
| DC-125 | 0.6 | 0.75 |
| AC-250 | 16 | 20 |

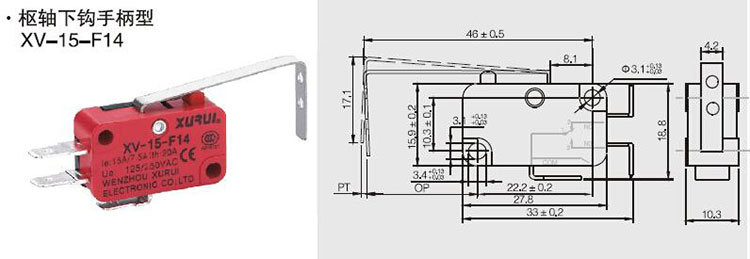

安裝孔尺寸及結構圖
端子種類形
外形尺寸/動作特性
| OF max.動作力 | 80g(0.78N) |
| RF min.回復力 | 10g(0.1N) |
| PT max.預行程 | 2.0mm |
| OT min.超行程 | 0.8mm |
| MD max.差行程 | 0.5mm |
| OP 動作位置 | 20.8±0.6mm |
