PDF快速詳情
·采用耐高溫的酚醛模塑料外殼；
·具有微小觸點間隙，動作快速、高靈敏和微小行程；
·配備各種形式的驅動手柄；
·廣泛應用于各種家用電器、電子設備、自動化設備、通訊設備、汽車電子、 儀器儀表等領域。
型號含義
安裝孔加工尺寸及產品結構圖
性能參數
| 項目 Item | 參數值 Data | |
| 操作速度 Operating speed | 1mm-1m/s | |
| 操作頻率 Operating frequency | 機 械 Mechanical | 240次/分 240 times/min |
| 電 氣 Electrical | 20次/分 20 times/min | |
| 絕緣電阻 Insulation resistance | 100MΩ以上(Above) DC500V | |
| 接觸電阻 Contact resistance | 25mΩ(初值 initial value) | |
| 介質耐壓 Withstand voltage | 非連線 Non-connection wire | 1000VAC |
| 各端子間 Every terminal | 1500VAC | |
| 振動 Vibration | 誤動作 Misoperation | 10-55Hz Amplitude（復振幅）1.5mm |
| 沖擊 Impact | 耐 久 Durable | 1000m/s2 |
| 誤動作 Misoperation | 300m/s2 | |
| 壽命 Life | 電 氣 Electrical | 100,000次以上 above |
| 機 械 Mechanical | 1,000,000次以上 above | |
| 防護等級 Protection degree | IP40 | |
| 使用溫度 Operating temperature | -25~+80℃ | |
| 使用濕度 Operating humidity | <85% | |
| 額定值 Rating | ||
| 額定電壓Ue(V) | 額定電流Ie(A) | 發熱電流Ith(A) |
| AC-250 | 15 | 20 |
| AC-125 | 15 | 20 |
| DC-250 | 0.3 | 0.45 |
| DC-125 | 0.6 | 0.75 |
觸點形式
端子形式

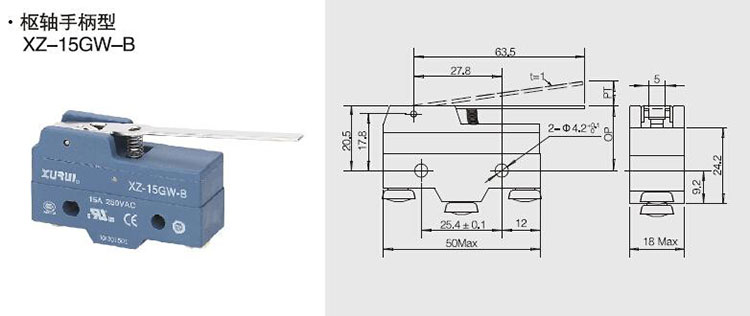

外形尺寸/動作特性
| OF max.動作力 | 80g(0.78N) |
| RF min.回復力 | 14g(0.14N) |
| PT max.預行程 | 8mm |
| OT min.超行程 | 3.6mm |
| MD max.差行程 | 1.2mm |
| OP 動作位置 | 19±0.8mm |
