PDF快速詳情
·采用熱固性或熱塑性塑料外殼；
·具有微小觸點間隙，動作快速、高靈敏和微小行程；
·配備各種形式的驅動手柄；
·廣泛應用于各種家用電器、電子設備、自動化設備、通訊設備、汽車電子、 儀器儀表等領域。

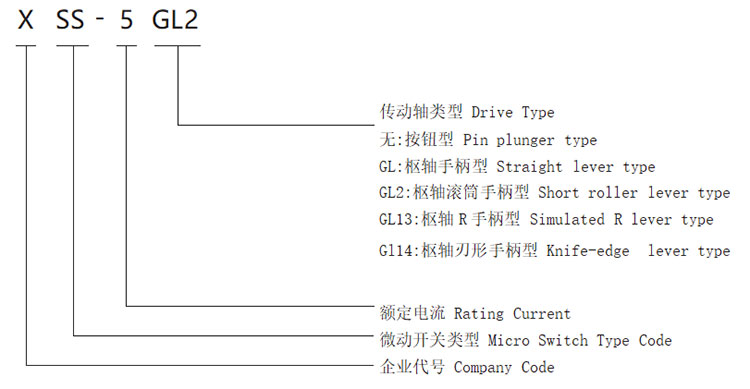

型號含義

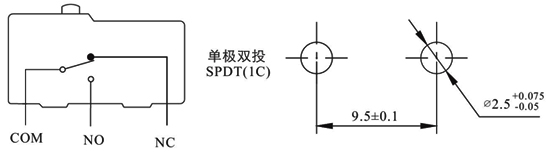

觸點形式及安裝孔尺寸

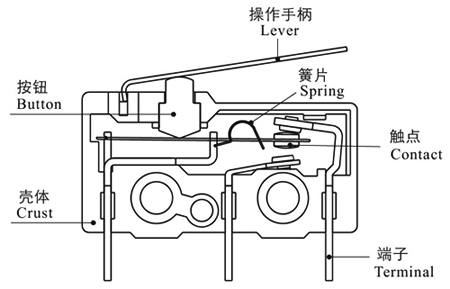

產品結構圖
性能參數
| 項目 Item | 參數值 Data | |
| 額定負荷 Rating load | 5A/125VAC,3A/250VAC | |
| 操作速度 Operation speed | 0.1mm-1m/s | |
| 操作頻率 Operation frequency | 機 械 Mechanical | 400次/分 400times/min |
| 電 氣 Electrical | 30次/分 30times/min | |
| 絕緣電阻 Insulation resistance | 100mΩ以上(Above) DC500V | |
| 接觸電阻 Contact resistance | 30mΩ初值 initial value) | |
| 介質耐壓 Withstand voltage | 非連線 Non-connection wire | 1000VAC |
| 各端子間 Every terminal | 1500VAC | |
| 振動 Vibration | 誤動作 Misoperation | 10-55Hz Amplitude（復振幅）1.5mm |
| 沖擊 Impact | 耐 久 Durable | 1000m/s2 |
| 誤動作 Misoperation | 300m/s2 | |
| 壽命 Life | 電 氣 Electrical | 100,000次以上 above |
| 機 械 Mechanical | 1,000,000次以上 above | |
| 防護等級 Protection degree | IP40 | |
| 使用溫度 Operating temperature | -25~+80℃ | |
| 使用濕度 Operating humidity | <85% | |
外形尺寸/動作特性
| OF max.動作力 | 70g(0.7N) |
| RF min.回復力 | 10g(0.1N) |
| PT max.預行程 | 2.2mm |
| OT min.超行程 | 0.5mm |
| MD max.差行程 | 0.5mm |
| OP 動作位置 | 8.8±0.6mm |
