PDF·外殼由熱塑性塑料與銅合金組成；
·內置過載保護、短路保護、反接保護及浪涌吸收回路；
·配備多種連接方式，安裝靈活方便；
·防護等級達到IP67，可防水、防油、防塵；
·LED指示工作狀態；
·廣泛應用于水位液位檢測、工業自動化生產線檢測、安全檢測、位置檢測、 報警裝置等。

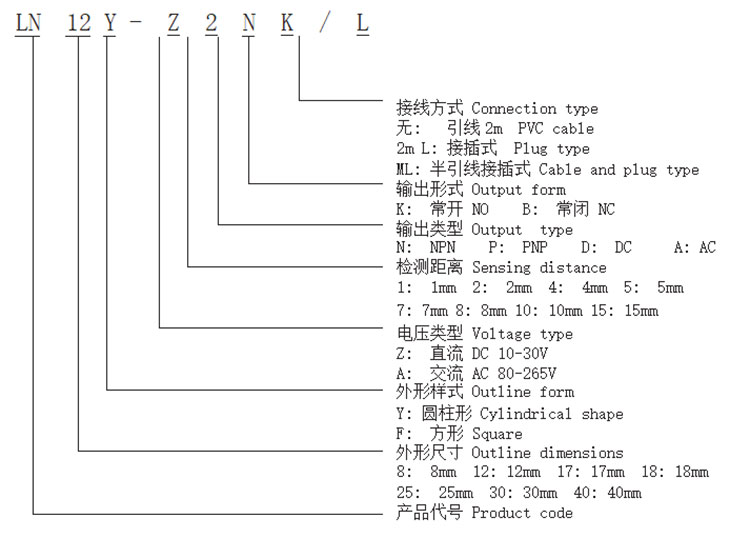

型號含義

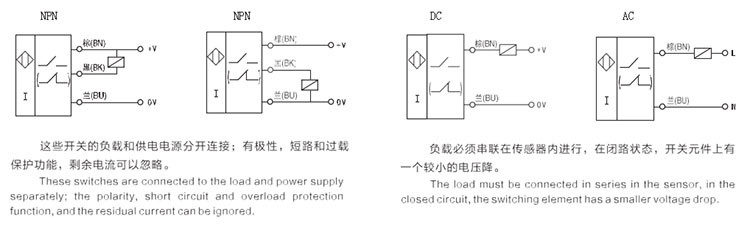

電氣接線圖
技術參數
| 產品型號 Model | LN18F-Z5NK LN18F-Z5NB | LN18F-Z5NK/L LN18F-Z5NB/L | LN18F-Z5NK/ML LN18F-Z5NB/ML |
| LN18F-Z5PK LN18F-Z5PB | LN18F-Z5PK/L LN18F-Z5PB/L | LN18F-Z5PK/ML LN18F-Z5PB/ML | |
| LN18F-Z5DK LN18F-Z5DB | LN18F-Z5DK/L LN18F-Z5DB/L | LN18F-Z5DK/ML LN18F-Z5DB/ML | |
| LN18F-A5AK LN18F-A5AB | LN18F-A5AK/L LN18F-A5AB/L | LN18F-A5AK/ML LN18F-A5AB/ML | |
| 最大檢測距離 Max. Sensing Distance | 5mm±10% | ||
| 穩定檢測范圍 Stable Sensing Area | 0-4.5mm | ||
| 工作頻率 Operating Frequency | 0.4KHz(AC 20Hz) | ||
| 工作電壓 Supply Voltage | 10-30VDC/80-265VAC(紋波Ripple＜10%) | ||
| 漏電流 Leakage Current | ＜1.2mA | ＜0.6mA | ＜1.2mA |
| 應差距離 Movement Differential | ＜5mm×10% | ||
| 消耗電流 Consumption Current | 15mA | ||
| 負載電流 Load Current | 200mA | ||
| 殘留電壓 Voltage Drop | ＜3V | ||
| 工作溫度 Operating Temperature | -25~80℃ | ||
| 連接方式 Connection Type | 引線Cable 2m | 接插式Plug | 半引線接插式Cable & plug |
| 外殼材料 Housing Material | PBT | ||
接近開關串并聯使用

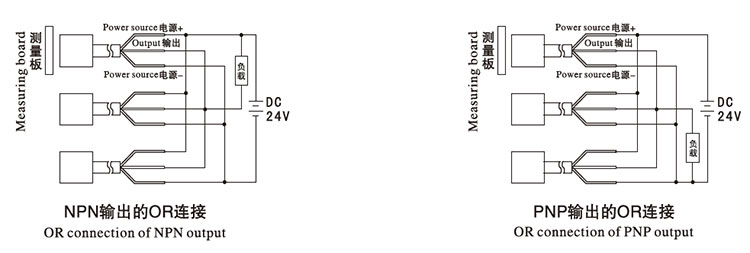

●并聯連接（OR連接）Parallel connection 接近開關并聯連接時（NPN,PNP型不可混用），任意一個接近開關動作就可驅動負載。所接接近開關的數量取決于漏電流的和，只要不影響負載動作，就可多個
連接。

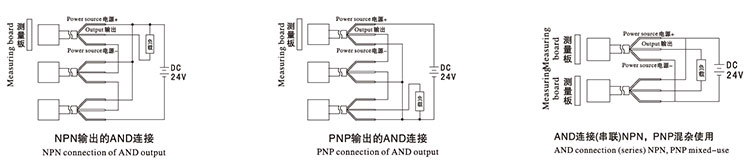

●串聯連接（AND連接）Seriesconnection 接近開關串聯連接時（NPN,PNP型可以混用），只有當所有的接近開關同時動作時方可驅動負載。所接接近開關的數量取決于其飽和電壓的和，只要不影響接
近開關的電源電壓，就可多個連接。接近開關的響應頻率為各個接近開關初始復位的累加。

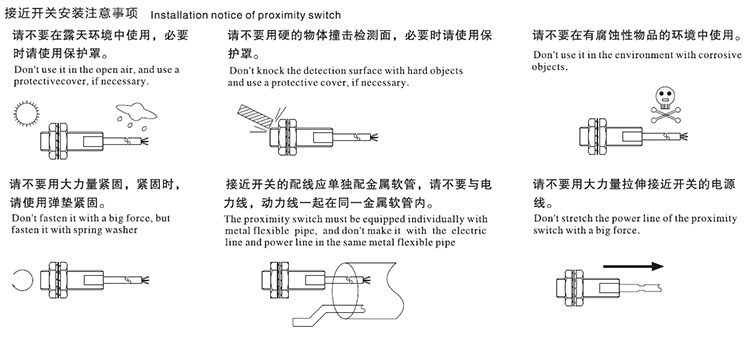

使用注意事項
●接通或斷開電源時的注意事項
將接近開關與計數器，可編程控制器相聯接時，其內部帶有初始復位電路，不會(huì )有問題。請注意避免發生以下情況:
檢測物體位于接近開關的檢測距離附近;對于直流電壓型和直流開關型接近開關，在電源接通(斷開)時，時間常數出現大幅上升(下降)的情況:交流開關型接近開關在其電流接通(斷開)時，有自激，噪音的情況下。
●電容、等負載

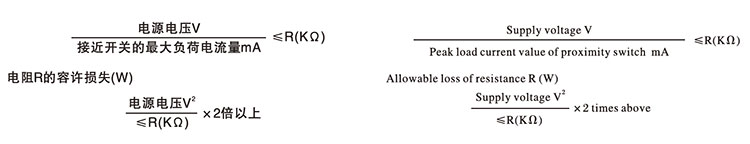

接近開關不能把電容、燈等突升電流較大的負荷作為與其直流連接的負載；請通過繼電器連接或串接一限流電阻。限流電阻R設定的峰值電流在接近開關的負載電流內一限流電阻；請務必經過負載進行連接。
